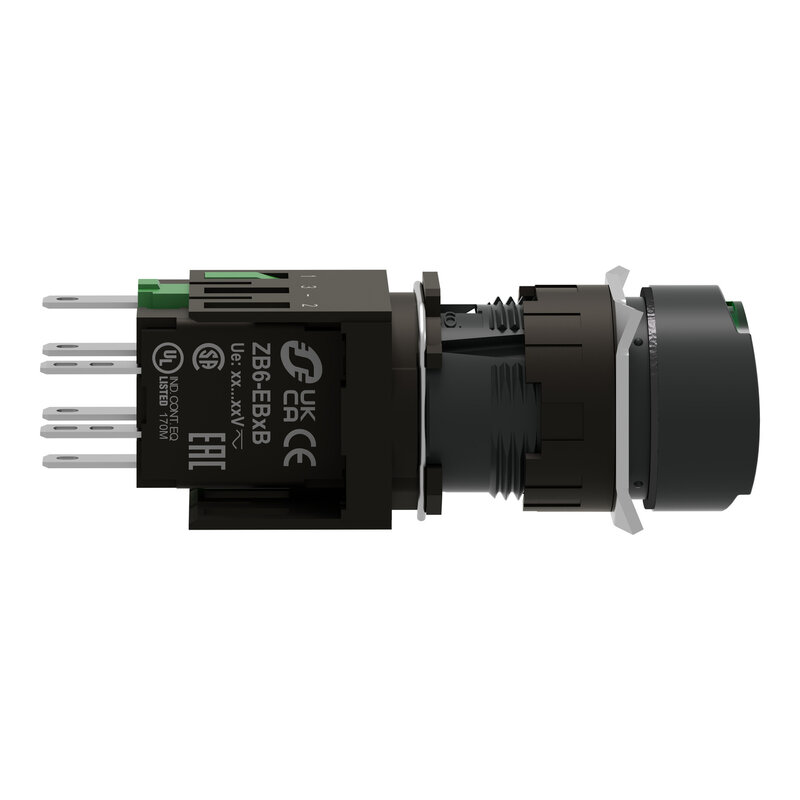

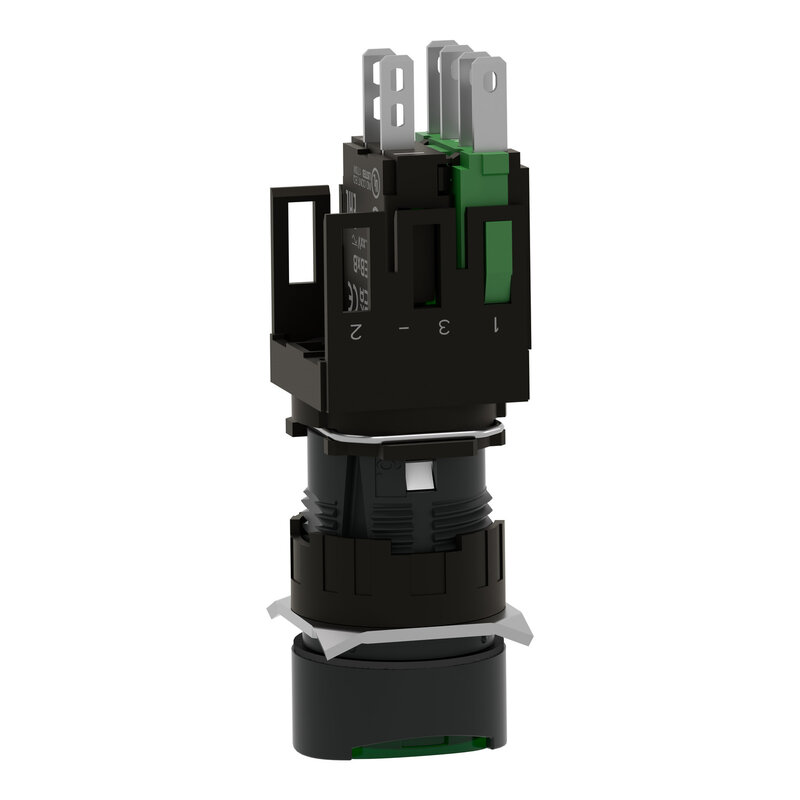

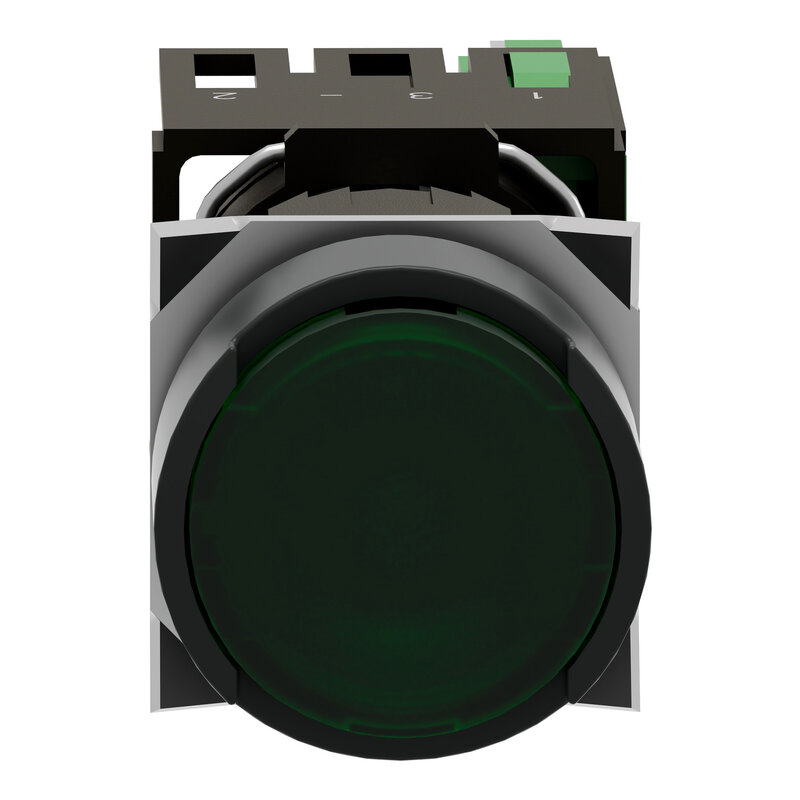

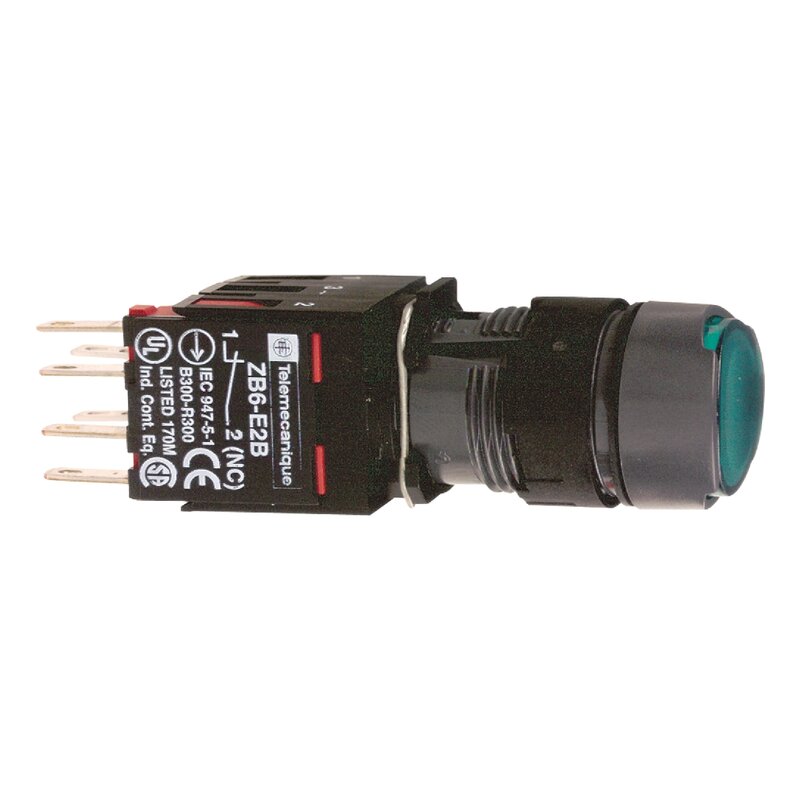

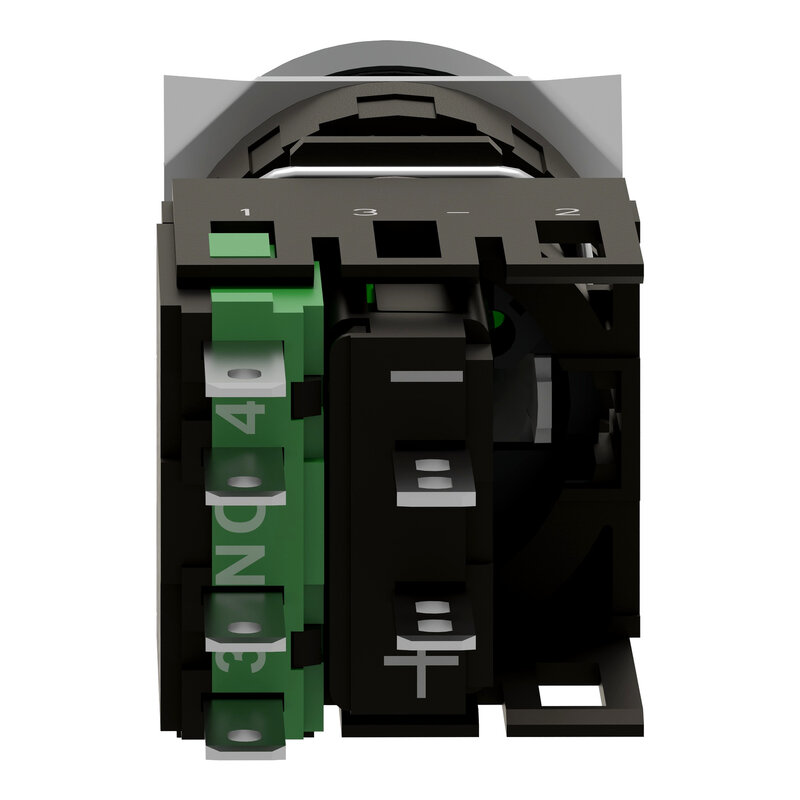

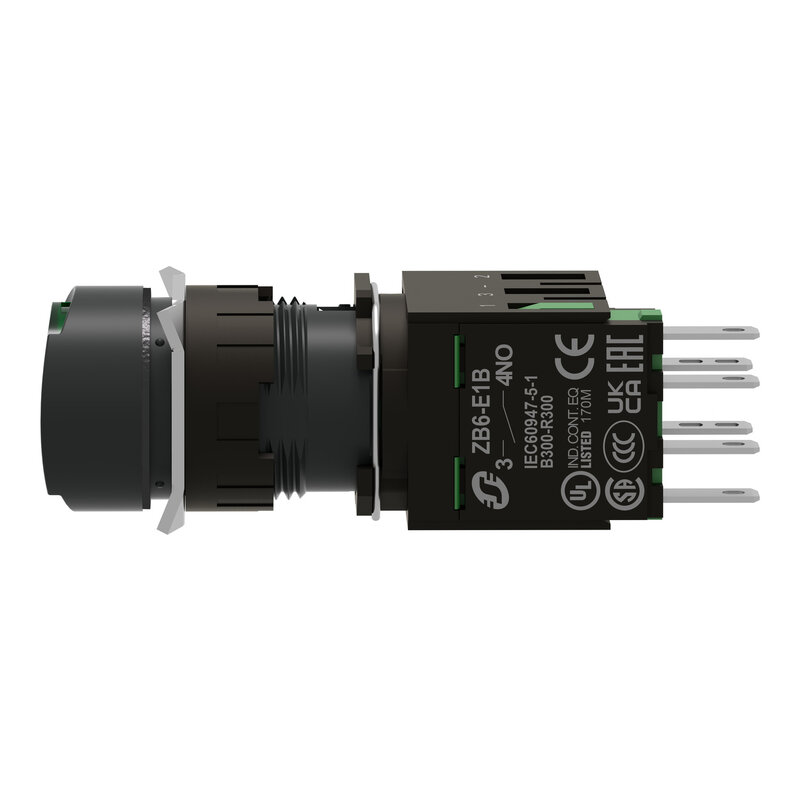

Leuchtdrucktaster Gn
XB6AW3B1B
Materialpreisgruppe
: BA
Hauptdokumente
 Produktdatenblatt |
Download |
|
Technical illustration
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Konformitätserklärung (Nachhaltigkeit)
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Harmony XB6 |
| Produkt- oder Komponententyp | Leuchtdrucktaster komplett |
| Kurzbezeichnung des Geräts | XB6 |
| Blendenmaterial | Kunststoff |
| Montagedurchmesser | 16 mm |
| Verkauf je unteilbare Menge | 1 |
| Form des Signaleinheitkopfes | Rund |
| Operatortyp | Rückstellung |
| Betriebsprofil | Grün Einbau, unbeschriftet |
| Art und Zusammensetzung der Kontakte | 1 S |
| Betrieb der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Faston-Stecker, Anschlussgröße: 2,8 x 0,5 mm |
| Lichtquelle | LED |
| Lampenfassung | Integrierte LED |
| [UH,nom] Bemessungs-Betriebsspannung | 12 - 24 V AC/DC | Zusatzmerkmale |
| CAD-Gesamtbreite | 18 mm |
| CAD-Gesamthöhe | 18 mm |
| CAD-Gesamttiefe | 57 mm |
| Klemmenbeschreibung ISO Nr. 1 | (13-14)S |
| Produktgewicht | 0,022 kg |
| Betriebsposition | Jede Position |
| Positive Öffnung | Mit entspricht IEC 60947-5-1, Anhang K |
| Betriebsweg | 1 mm (Schließer, wechselnder elektrischer Zustand) 3,5 mm (Gesamtweg) |
| Betätigungskraft | 3,5 N Schließer, wechselnder elektrischer Zustand |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 6 A Patronensicherung Typ gG |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 120 V, AC-15, B300 entspricht IEC 60947-5-1 1,5 A bei 240 V, AC-15, B300 entspricht IEC 60947-5-1 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C 1000000 Zyklen, DC-13 bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C |
| Elektrische Zuverlässigkeit | λ = 10exp(-8) bei 5 V und 1 mA mit statischer Sicherheit von 90 % entspricht IEC 60947-5-4 |
| Signaltyp | Dauerlicht |
| Versorgungsspannungsgrenzen | 6…30 V AC/DC |
| Stromaufnahme | 15 mA |
| Stoßspannungsfestigkeit | 1 kV direkter Kontakt entspricht IEC 61000-4-5 2 kV in Umgebungsluft entspricht IEC 61000-4-5 |
Montage |
| Beschichtung | TC |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Schutzklasse für Stromschläge | Klasse II conforming to IEC 61140 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (NEMA) | NEMA 13 entspricht UL 50 NEMA 4 entspricht UL 50 NEMA 4X entspricht UL 50 NEMA 13 entspricht CSA C22.2 Nr. 94 NEMA 4 entspricht CSA C22.2 Nr. 94 NEMA 4X entspricht CSA C22.2 Nr. 94 |
| Normen | CSA C22.2 Nr. 14 JIS C 852 IEC 60947-5-1 IEC 60947-5-5 JIS C 4520 IEC 60947-1 |
| Produktzertifizierungen | CSA UL CCC GOST |
| Vibrationsfestigkeit | +/- 3 mm (f= 2…500 Hz) entspricht IEC 60068-2-6 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
| Widerstandsfähigkeit gegen kurze Störsignale | 2 kV entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit gegen elektromagnetische Felder | 10 V/m entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit gegen elektrostatische Entladung | 6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2 |
| Elektromagnetische Aussendung | Klasse B entspricht IEC 55011 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3,000 cm |
| VPE 1 Breite | 4,300 cm |
| VPE 1 Länge | 10,900 cm |
| Verpackungsgewicht (Lbs) | 15,000 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 60 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 1,075 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 902182a2-9610-45f2-840e-6da530122efe |
| Verpackung ohne Kunststoff | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 14 |
| Total lifecycle Carbon footprint | 14 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.3350902864 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0019614882 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0016910959 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 14.0789142857 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 14 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0272148194 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0 kg CO2 eq. |
| Verpackung mit Recycling-Karton | Ja |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
| REACh-Verordnung | Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert |
