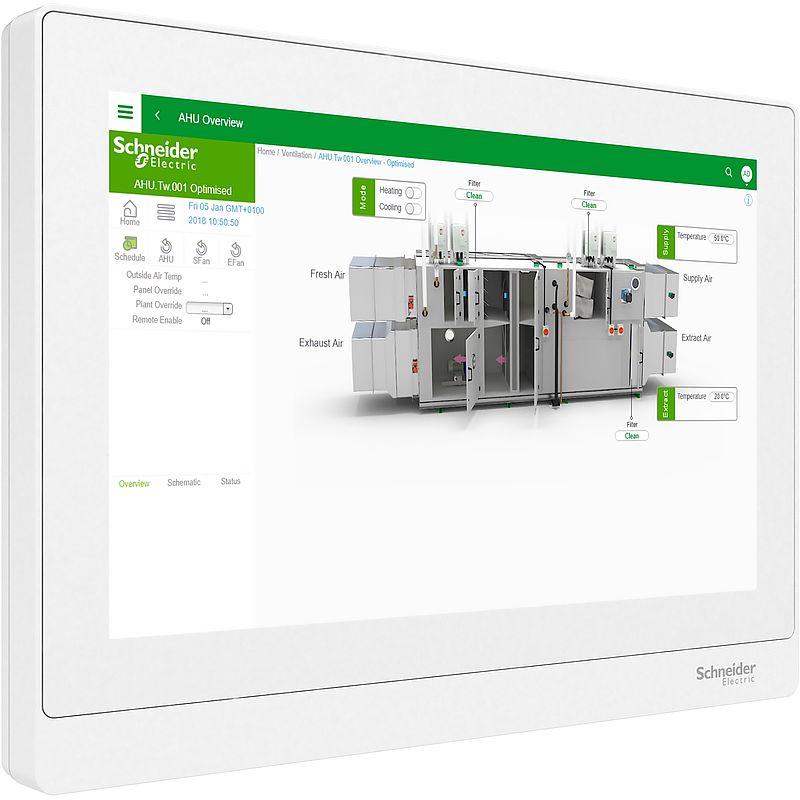

Advanced Display, SpaceLogic HMI, Version 3, für AS/AS-B/AS-P, 10,1“ hochauflösendes Display, IP54, 24VAC und DC
SXWADBUND10013
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Instruction sheet
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Specification sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Betriebssystem | Android 8.1 |
| Stromaufnahme | 1,27 A |
| Flammenfestigkeit | UL94-V0 |
| Breite | 258 mm |
| Montagemodus | Schalttafelmontage |
| Produktzertifizierungen | CE FCC UL 60950 RCM |
| Einbautiefe | 15,2 mm |
| Produktgewicht | 0,933 kg |
| Produkt- oder Komponententyp | HMI |
| Höhe | 195,6 mm |
| Farbe | Weiß |
| Gehäusematerial | ABS/PC |
| Baureihe | SpaceLogic |
| [In] Bemessungsstrom | 1 A |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Tiefe | 25 mm |
| Displaytyp | TFT-LCD-Touchscreen |
| Displaygröße | 10,1 Zoll |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Displayauflösung | 1.280 x 800 Pixel |
| Kommunikationsnetztyp | IEEE 802.11 b/g/n bei 2,4 GHz |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC ± 10 % 24 V DC ± 10 % |
| Kompatible Produktfamilie | SpaceLogic AS SpaceLogic AS-P SpaceLogic AS-B |
| Normen | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:Version 2:2005+Am1:2009+Am2:2013 UL 60950-1:Version 2:2014 CSA C22.2 Nr. 60950-1-07:Version 2:2014 EN 55024:2010 FCC Teil 15, Abschnitt B, Klasse B |
| Relative Luftfeuchtigkeit | 0…95 % rF, nicht kondensierend |
| Anzahl der Anschlüsse | 1, Verbindungstyp: USB Typ C |
| Prozessorname | Intel Celeron N3350 Doppelkern bei 1,1 GHz |
| Speichertyp | 2 GB RAM |
| Kommunikationsprotokoll | USBNet: USB 2.0 | Zusatzmerkmale |
| Versorgung | Externe Stromversorgung | Montage |
| Schutzart (IP) | IP54 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 11,500 cm |
| VPE 1 Breite | 29,000 cm |
| VPE 1 Länge | 36,500 cm |
| Verpackungsgewicht (Lbs) | 1,432 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,201 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 2d01650a-c529-4a23-99ad-d09e08dd6798 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Austauschbare Batterie | Ja |
| CO2-Bilanz (kg CO2 eq.) | 538 |
| Total lifecycle Carbon footprint | 538 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 64.2342338607755 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 64 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.7551087249383095 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.8 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.2848267687683268 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.3 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 469.5211547006476 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 470 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2.853747815849455 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 3 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
