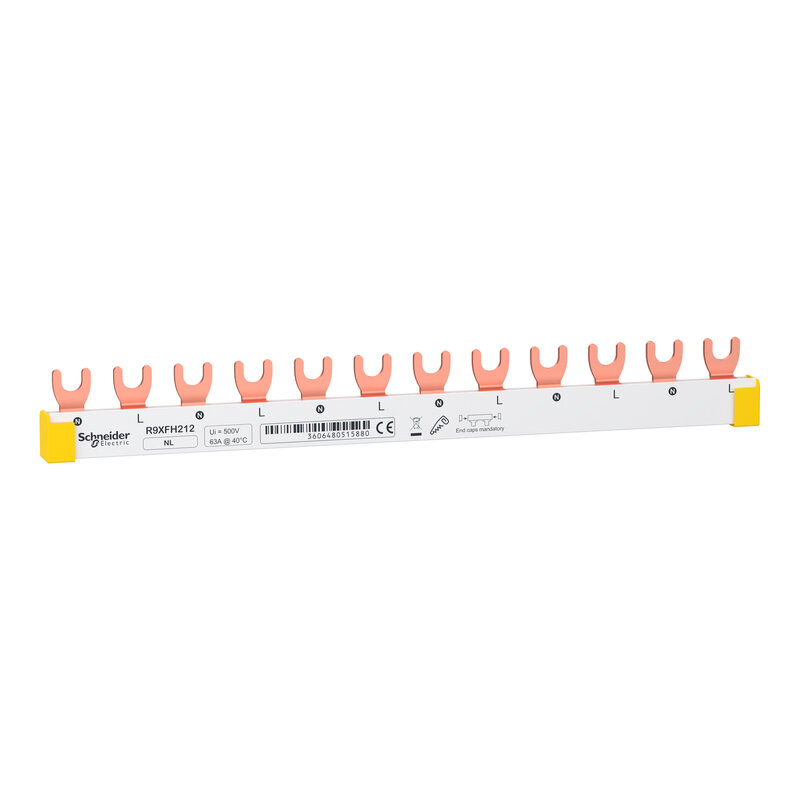

Resi9 Phasenschiene Gabel, 2P, 12 TE, 63A, ablängbar

R9XFH212

Materialpreisgruppe : D7

12,55 €

EAN Code: 3606480515880

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Catalog	Download
CAD	Download
Declaration of conformity	Download
Environmental Disclosure	Download

Hauptmerkmale
Baureihe	Resi9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	1L + N
Länge in 18-mm-Modulen	12
Normen	EN/IEC 61439-1
Produktzertifizierungen	CE
Zusatzmerkmale
Anzahl der Wege	6-polig N + 1 L
Polkonfiguration für 1-Weg	1 x 1P + N 1 x 2P
Anschlussraster	18 mm
Anschlusstyp	Gabel
Abstand zwischen den Polen	36 mm
Beschriftung	L1 L2
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	63 A bei 40 °C
[Ue] Betriebsbemessungsspannung	230 V AC Ph/N
[Ui] Bemessungs-Isolationsspannung	500 V AC
Montageort	Unten auf Doppelfunktionsklemme
9-mm-Raster	24
Breite	220 mm
Farbe	Weiß (RAL 9003)
Kompatible Produktfamilie	Acti9 Acti9 K60 Resi9 Resi9 MCB Resi9 Resi9 RCBO Resi9 Resi9 RCCB Resi9 Resi9 Switch
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	67,000 g
VPE 1 Höhe	2,800 cm
VPE 1 Breite	1,200 cm
VPE 1 Länge	21,700 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	395,000 g
VPE 2 Höhe	5,800 cm
VPE 2 Breite	8,500 cm
VPE 2 Länge	25,000 cm
VPE 3 Art	S02
VPE 3 Menge	40
VPE 3 Gewicht	3,460 kg
VPE 3 Höhe	15,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	12618b2a-bc0e-4c2d-bb7b-9185c26e01fe
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	Ja
Sustainable packaging	Nein
CO2-Bilanz (kg CO2 eq.)	1
Total lifecycle Carbon footprint	1 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.3267818615614117
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	0.3 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.01302559000713444
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0009038675649250667
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	0.9125092085338803
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	0.9 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.14098381327365597
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.1 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	Konform
REACh-Verordnung	Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert
