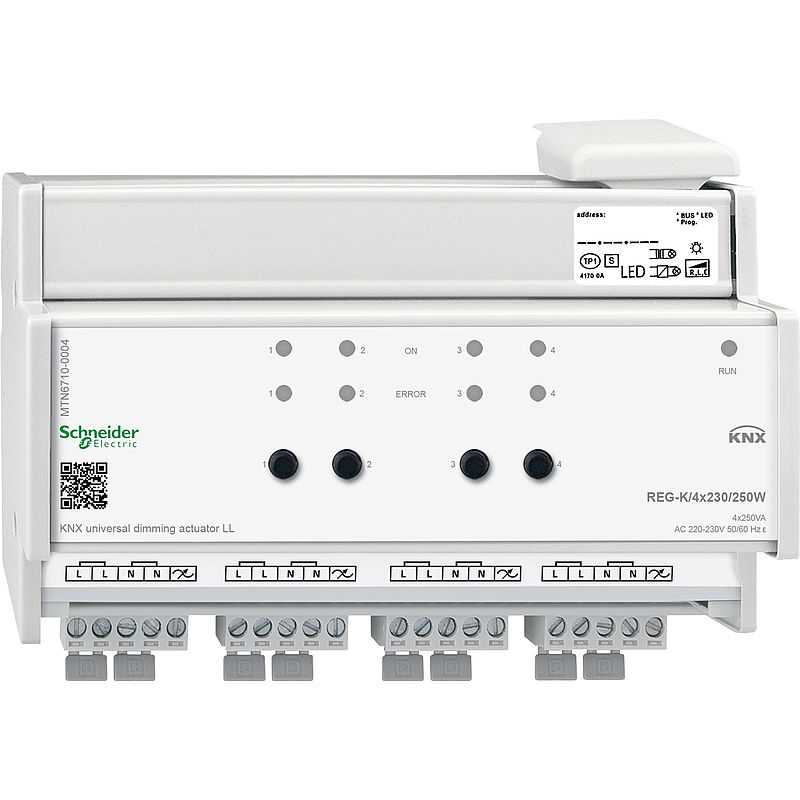

KNX Universal-Dimmaktor LL REG-K/4x230/250 W, lichtgrau
MTN6710-0004
Farbton: Weiß
Materialpreisgruppe
: G2
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
System user guide
|
Download |
|
Declaration of conformity
|
Download |
|
BIM Model
|
Download |
|
Software - Data Library
|
Download |
|
Other technical guide
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Softwares: Kompatible Produkte
Softwares (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Dimmaktor |
| Betriebsmodus | Manuell KNX Bussystem |
| Bustyp | KNX |
| Baureihe | KNX | Zusatzmerkmale |
| Gesamtzahl 18-mm-TE | 8 |
| Montagehalterung | DIN-Schiene |
| [Ue] Bemessungs-Betriebsspannung | 220 - 230 V 110 - 130 V |
| Netzwerkfrequenz | 50/60 Hz |
| Anzahl der Ausgänge | 4 |
| Lokale Signalisierung | LED |
| Lasttyp | Glühlampen: 4 - 250 W bei 230 V 50 Hz AC Halogenlampen: 4 - 250 W bei 230 V AC NS Halogenlampen: 25 - 250 VA bei 12 V AC (gewickelter Transformator) NS Halogenlampen: 4 - 250 W bei 12 V AC (elektronischer Transformator) Kompakt-Leuchtstofflampe: 4 - 125 W bei 230 V AC (RC Mode) Energiesparlampe: 4 - 125 W bei 230 V AC (RC Mode) LED-Lampe: 4 - 125 W bei 230 V AC (RC Mode) Kompakt-Leuchtstofflampe: 25 - 45 W bei 230 V AC (RL-LED-Modus) Energiesparlampe: 25 - 45 W bei 230 V AC (RL-LED-Modus) LED-Lampe: 25 - 45 W bei 230 V AC (RL-LED-Modus) Glühlampen: 4 - 125 W bei 110 V AC Halogenlampen: 4 - 125 W bei 110 V AC NS Halogenlampen: 25 - 125 VA bei 12 V AC (gewickelter Transformator) NS Halogenlampen: 4 - 125 W bei 12 V AC (elektronischer Transformator) Kompakt-Leuchtstofflampe: 4 - 60 W bei 110 V AC (RC Mode) Energiesparlampe: 4 - 60 W bei 110 V AC (RC Mode) LED-Lampe: 4 - 60 W bei 110 V AC (RC Mode) Kompakt-Leuchtstofflampe: 12 - 22 W bei 110 V AC (RL-LED-Modus) Energiesparlampe: 12 - 22 W bei 110 V AC (RL-LED-Modus) LED-Lampe: 12 - 22 W bei 110 V AC (RL-LED-Modus) |
| Farbton | Weiß | Montage |
| Schutzart (IP) | IP20 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 576,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 12,300 cm |
| VPE 1 Länge | 27,700 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 3,946 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 16 |
| Total lifecycle Carbon footprint | 16 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 5.558488999668273 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 6 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 1.0156960174153358 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.17565609347833025 |
| CO2 Fußabdruck während der Einrichtung | 0.2 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 8.105474318908046 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 8 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.3259588116527603 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| PVC-frei | Ja |
29 Dokumente
| Merten Katalog
15/09/25 · Katalog |
81,4 MB | Download |
| SpaceLogic KNX CAD Library-2D DWG
04/04/25 · CAD |
15,7 MB | Download |
| MTN6710-0004 REACh-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| MTN6710-0004 EU-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| MTN6710-0004 China-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| KNX Catalogue 05-2024
15/03/25 · Catalog |
84,5 MB | Download |
| KNX MTN6710-0004 Dimension/Wiring/Symbol -2D CAD Drawing
15/03/25 · CAD |
0,4 MB | Download |
| KNX- Attuatore dimmer universale LL REG-K-Istruzioni operative (IT) 15/03/25 · User guide | 0,6 MB | Download |
| KNX- Actionneur de variation universel LL-Mode d'emploi (FR) 15/03/25 · User guide | 0,6 MB | Download |
| SpaceLogic KNX- Actuador de regulación universal LL REG-K-Descripción del software ETS (ES) 15/03/25 · System user guide | 9,5 MB | Download |
| KNX- Actuador de regulación universal LL REG-K-Manual de funcionamiento (ES) 15/03/25 · User guide | 0,6 MB | Download |
| SpaceLogic KNX- Actionneur de variation universel LL-Description du logiciel ETS (FR) 15/03/25 · System user guide | 9,7 MB | Download |
| SpaceLogic KNX- Universal Dimming Actuator LL REG-K-Operating instructions (EN) 15/03/25 · User guide | 0,7 MB | Download |
| KNX- Universal-Dimmaktor LL REG-K-Gebrauchsanweisung (DE) 15/03/25 · User guide | 0,6 MB | Download |
| KNX universal dimming actuator LL REG-K/4x230/250 W-Technical leaflet
15/03/25 · Other technical guide |
0,2 MB | Download |
| MTN6710-0004-11 Software ETS4-ETS5.x (knxprod) 15/03/25 · Software - Data Library | 0,2 MB | Download |
| MTN6710-0004-11 Software ETS3f-ETS5.x (Vdx) 15/03/25 · Software - Data Library | 0,2 MB | Download |
| KNX Schneider Electric BIM data (Building Information Modeling)
15/03/25 · BIM Model |
67,4 MB | Download |
| EU declaration of conformity 15/03/25 · Declaration of conformity | 0,9 MB | Download |
| SpaceLogic KNX- Universal Dimming Actuator LL REG-K-ETS Software Description (EN) 15/03/25 · System user guide | 9,5 MB | Download |
| SpaceLogic KNX- Universal-Dimmaktor LL REG-K-ETS-Software-Beschreibung (DE) 15/03/25 · System user guide | 9,6 MB | Download |
| DoC dimmers KZ 24/02/25 · Declaration of conformity | 0,9 MB | Download |
| KNX Certificate 15/11/24 · Certificate | 0,3 MB | Download |
| UK Declaration of Conformity 15/11/24 · Declaration of conformity | 0,4 MB | Download |
| Merten KNX megfelelőségi nyilatkozat 17/09/24 · Declaration of conformity | 0,0 MB | Download |
| KNX Certificate 14/09/24 · Certificate | 0,3 MB | Download |
| 01/01/70 Environmental Disclosure | 0,0 MB | Download |
| 01/01/70 Environmental Disclosure | 0,0 MB | Download |
| 01/01/70 Circularity Profile | 0,0 MB | Download |
