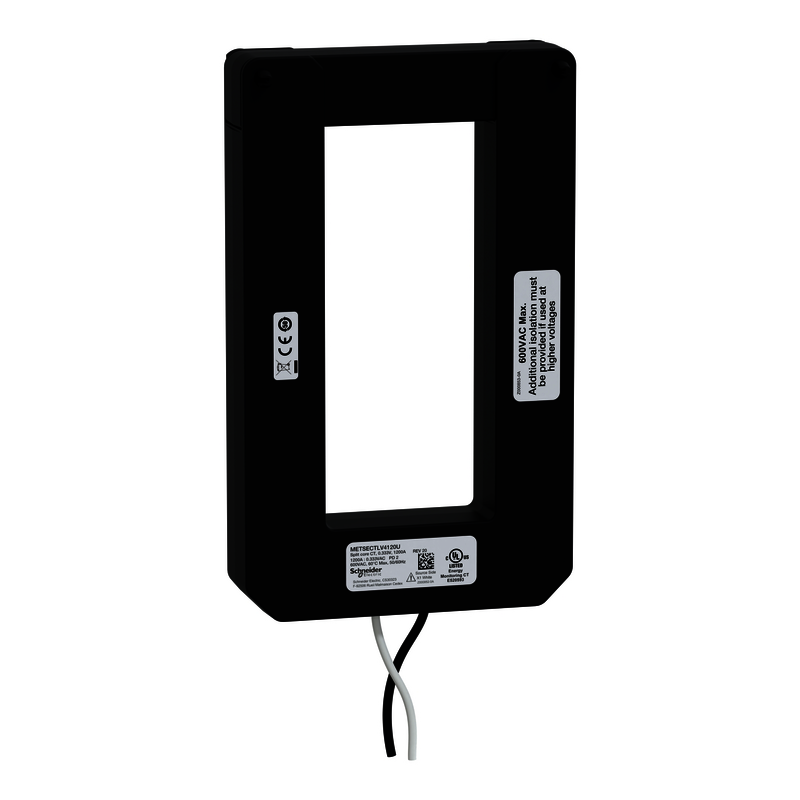

Kabelumbauwandler LVCT 1200 A - 0,333 V Ausgang, Innenmaße 146 x 63 mm
METSECTLV4120U
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | LVCT |
| Produkt- oder Komponententyp | Stromwandler |
| Ausgangsspannung | 0,333 V |
| Elektrischer Anschluss | Loser Leiter: 2,4 m (AWG 16) 600 V |
| Produktbestimmung | BCPM BCPMSC IEM3000 EM3500 EM4200 EM4900 |
| Typ des Stromwandlers | Spaltungskern |
| [In] Bemessungsstrom | 1200 A |
| Netzwerkfrequenz | 50 Hz 60 Hz |
Zusatzmerkmale |
| Kompatible Produktfamilie | PowerLogic PowerLogic BCPM BCPMA Multikreis-Energiezähler PowerLogic PowerLogic BCPM BCPMB Multikreis-Energiezähler PowerLogic PowerLogic BCPM BCPME Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCA Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCB Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCE Multikreis-Energiezähler PowerLogic PowerLogic EM3500 EM3502 Energiezähler PowerLogic PowerLogic EM3500 EM3550 Energiezähler PowerLogic PowerLogic EM3500 EM3555 Energiezähler PowerLogic PowerLogic EM3500 EM3560 Energiezähler PowerLogic PowerLogic EM3500 EM3561 Energiezähler PowerLogic PowerLogic EM4200 EM4235 Energiezähler PowerLogic PowerLogic EM4200 EM4236 Energiezähler PowerLogic PowerLogic EM4900 EM4904 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4908 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4914 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4928 Multikreis-Energiezähler Acti 9 Acti9 iEM3000 iEM3455 Energiezähler Acti 9 Acti9 iEM3000 iEM3465 Energiezähler |
| Messgenauigkeit | 1 % | Montage |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Betrieb | -15…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Normen | UL 2808 IEC 61869-2 |
| Breite | Intern: 62,74 mm Gesamt: 124,71 mm |
| Tiefe | 29,46 mm |
| Höhe | Intern: 145,54 mm Gesamt: 206,25 mm |
| Produktgewicht | 1140 g | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 10,700 cm |
| VPE 1 Breite | 26,800 cm |
| VPE 1 Länge | 22,500 cm |
| Verpackungsgewicht (Lbs) | 1,182 kg |
| VPE 2 Art | CAR |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 27,900 cm |
| VPE 2 Breite | 32,900 cm |
| VPE 2 Länge | 46,900 cm |
| VPE 2 Gewicht | 8,268 kg |
| VPE 3 Art | PAL |
| VPE 3 Menge | 126 |
| VPE 3 Höhe | 103,500 cm |
| VPE 3 Breite | 100,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 188,520 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=METSECTLV4120U_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=METSECTLV4120U_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Total lifecycle Carbon footprint | 263 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 6.513719438968719 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 7 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.541641540341495 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.5 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.017479296687796686 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 255.27372146980917 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 255 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.1343084265358263 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 263 |
| Recyclingfähigkeitspotential in % | 58 |
