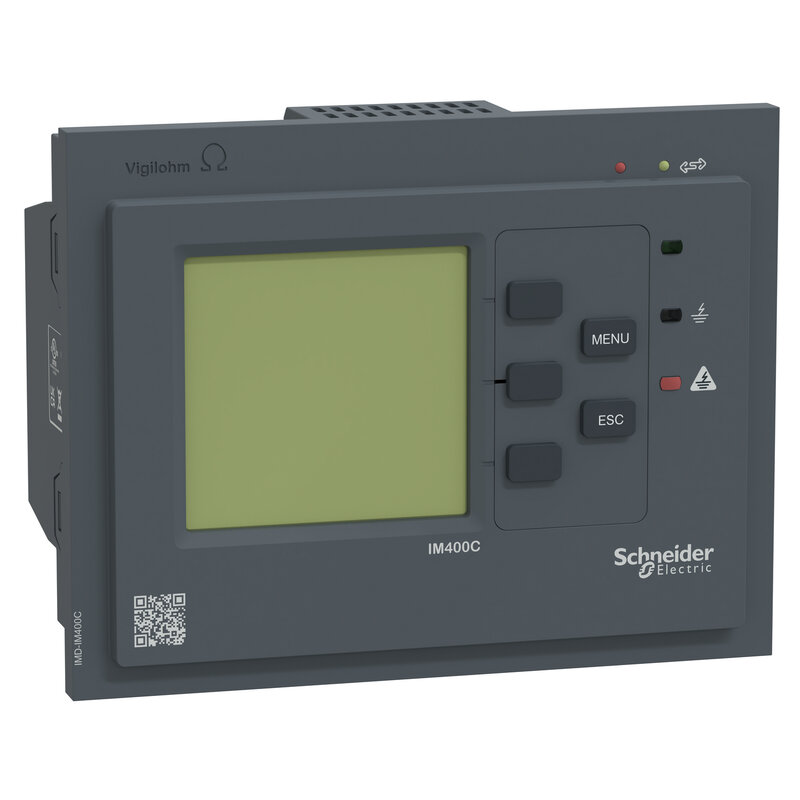

Vigilohm Isolationsüberwachungsgerät IM400C - beschichtet - 100 - 44 VAC
IMD-IM400C
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Software - Hotfix
|
Download |
|
Quick start guide
|
Download |
|
Circularity Profile
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Specification sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Kurzbezeichnung des Geräts | IM400C |
| Produkt- oder Komponententyp | Isolationsüberwachungsgerät |
| Erdungssystem | IT |
| Application | Environment - harsh application Photovoltaik |
| Typ der elektrischen Schaltung | Großes oder stark gestörtes Netzwerk |
| Stromkreistyp | Stromkreis Steuerkreis |
| Network capacitance | Hoch belastet |
| Type of network | 1P + N 3P 3P + N |
Zusatzmerkmale |
| Konfigurierbare Filterzeit | 4 s 40 s 400 s |
| [tA] Antwortzeit | 0.8 s 1/5th of set filtering time 8 s 1/5th of set filtering time 80 s 1/5th of set filtering time |
| Analyse der Netzqualität | Transientenerfassung |
| Eingangstyp | Kontakt für Einspritzsperre Dry contact Kontakt für Einspritzsperre Modbus |
| Displaytyp | LCD-Anzeige |
| Angezeigte Informationen | Resistance value Capacitance value Evolution of resistance in graph |
| Benutzersprache | Portugiesisch Italienisch Französisch Deutsch Englisch Chinesisch Russisch Spanisch |
| Anschlüsse - Klemmen | Abnehmbare Schraubklemmleiste 0,2…2,5 mm² |
| Überspannungskategorie | III 300 V II 600 V |
Montage |
| Schutzart (IP) | Gehäuse: IP20 Vorderseite: IP54 |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb entspricht IEC 60068-2-30 Feuchte Wärme, bei Betrieb entspricht IEC 60068-2-56 Salznebel entspricht IEC 60068-2-52 1K22 entspricht IEC 60721-3 2K11 entspricht IEC 60721-3-2 3K24 entspricht IEC 60721-3-3 |
| Betriebshöhe | <= 3.000 m |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Abmessungen |
| Montagemodus | Flächenbündig (Platte) |
| Montageposition | Horizontal |
| Material | Thermoplastisch |
| schwierige Umgebungsbedingungen | Beschichtet |
| Installationstyp | Innenraum Gehäuse, Außeneinsatz |
| Produktgewicht | 0,66 kg |
| Abmessungen des Ausschnitts | 112 x 148 mm |
| Höhe | 123 mm |
| Breite | 159 mm |
| Tiefe | 90 mm | Eingang |
| Netzspannung | 0…480 V - AC bei 45 - 440 Hz (Gerät an Phase angeschlossen) 0…830 V - AC bei 45 - 440 Hz (Gerät an Nullleiter angeschlossen) 0…480 V - DC |
| Messwerttyp | Netzwerk-Isolationswiderstand, Bereich: 10 Ohm - 10 MOhm, Präzision:+/-1 % Erdschlusskapazität, Bereich: 0.01...5500 µF, Präzision:+/- 5 % |
Konformität |
| Verschmutzungsgrad | 2 |
| Standards | IEC 60364-4-41 IEC 61010-1 IEC 61557-8 UL 61010-1 IEC 61326-2-4 EN/IEC 61508 Level SIL2 UL 1998 |
| Produktzertifizierungen | RMRS DNV CSA ABS UL cULus EAC CE EU-RO MR TA RCM |
Kommunikation & Management |
| Fault event log | Alarmprotokolle Zeitstempelung 30 events |
| Betriebsmodus | Control Power Marine Photovoltaic Railway |
| Lokale Signalisierung | Grün Anzeigeleuchte: Zufriedenstellender Isolationswiderstand Weiß Anzeigeleuchte: Unter Präventionsschwelle Rot Anzeigeleuchte: Verdrahtungs- oder interner Fehler Gelb Anzeigeleuchte: Isolationsfehler Gelb Blitzlicht Anzeigeleuchte: Kommunikation |
| Schwellwerteinstellung | Vor Alarm: 1 kOhm - 1 MOhm Alarm: 40 Ohm - 500 kOhm |
| Alarm optional delay | 0 - 120 min für Signalschaltkreis 0 - 120 min für alarm |
| [tA] Antwortzeit | <= 4 s |
| Self-test | Manuell Automatischer Test beim Start und alle 5 Stunden |
| Self-test communication | HMI: Testberichte Dry contact: Testberichte |
| Ausgangskontakt | 2 Wechslerkontakte Standard oder ausfallsicher |
| Ausschaltvermögen | 250 V - AC bei 3 A 48 V - DC bei 1 A |
| Kommunikationsprotokoll | Modbus RS485 | Unterstützte Hardware |
| Produktkompatibilität | Automatic fault locator | Leistungsanforderungen |
| [UH,nom] Bemessungs-Betriebsspannung | 100...440 V AC 50/60/400 Hz Toleranz: ± 15 % 100...440 V DC Toleranz: ± 15 % |
| Leistungsaufnahme in VA | 25 VA |
| Leistungsaufnahme in W | 10 W |
| Überstromschutz | 2 A | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 14,5 cm |
| VPE 1 Breite | 18,0 cm |
| VPE 1 Länge | 21,5 cm |
| Verpackungsgewicht (Lbs) | 953,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 4,442 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 10 |
| Total lifecycle Carbon footprint | 684 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 115.41 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 115 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.27471 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.3 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.38707 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.4 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 566.63 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 567 kg CO2 eq. |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.4593 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 684 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Nein |
| SCIP-Nummer | D55c3a22-c942-4ef7-92b3-b9dcd1c41082 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=IMD-IM400C_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=IMD-IM400C_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
